Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL30 |
| Minimalne zamówienie: | 1 jednostki |
|---|---|
| Cena: | USD 50-1000per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| Nazwa produktu: | Wysokiej wydajności wymiennik ciepła typu płyty lutowej do chłodzenia | Główna aplikacja: | chłodnik oleju silnikowego samochodu/hydrauliczny wymiennik ciepła |
|---|---|---|---|
| Materiał lutowniczy: | Miedź | Typ chłodnicy oleju: | Wymiennik ciepła z płyt koprowych |

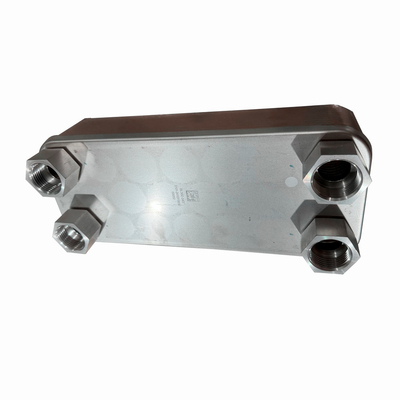

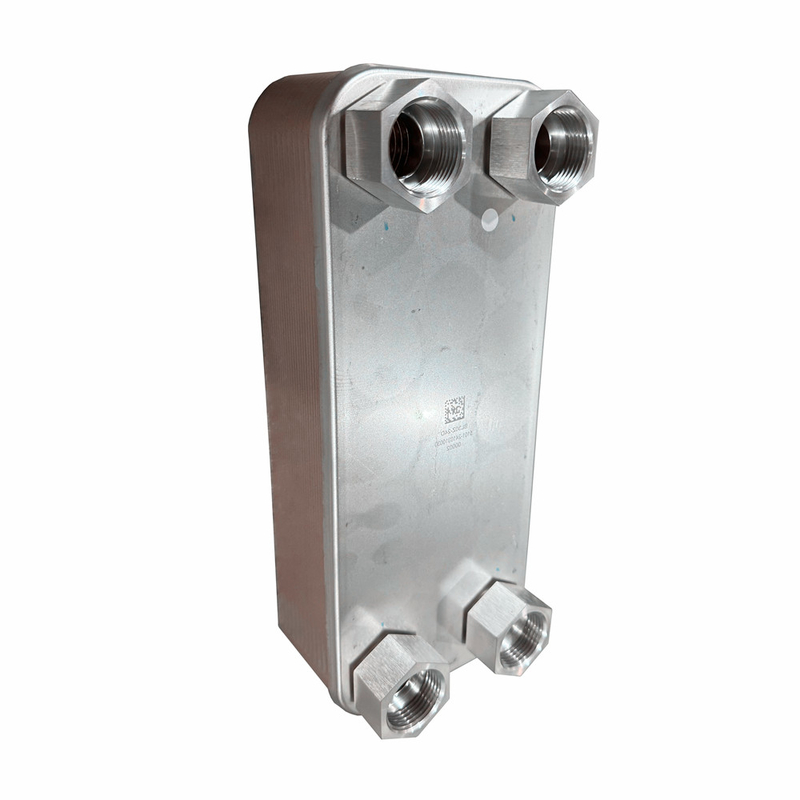

Wysokiej wydajności wymiennik ciepła typu płyty lutowej do chłodzenia
Opis produktu
Zasada i zastosowanie wymiennika ciepła płyty spawanej
1Przegląd zasady
Wymiennik ciepła płyty lutowej jest wydajnym urządzeniem wymiany ciepła, jego podstawową zasadą jest stosowanie serii płyt metalowych składających się z kanału przepływu,tak, że dwa lub więcej płynów w płytce wymiany ciepłaTechnologia lutowania polega na wypełnieniu luki w połączeniu po stopieniu metalu lutowanego w celu osiągnięcia solidnego połączenia między metalami.technologia spawania igłowego zapewnia szczelność i wytrzymałość konstrukcyjną płyt i zapewnia stabilne środowisko wymiany ciepła dla płynu.
2Struktura i właściwości płyt
Wymienniki ciepła płytkowe składają się z serii nakładanych na siebie falistych płyt metalowych, a między płytkami tworzy się cienki i jednolity kanał przepływu.wysoka wydajność transferu ciepła, mały odcisk, łatwe utrzymanie masy itd. Ponadto wymiennik ciepła płyty ma również zalety silnej adaptacyjności, łatwej ekspansji i elastycznej kombinacji,które mogą spełniać potrzeby wymiany ciepła w różnych sytuacjach i procesach.
3Zasada procesu lutowania
W procesie lutowania metal wypełniający jest stopiony i wypełniany w luki między płytami, a poprzez działanie kapilarne przenika do szczeliny łącznej, tworząc połączenie między metalami.Proces lutowania wymaga ścisłej kontroli parametrów, takich jak temperatura lutowania, czas i siła grafitu, aby zapewnić, że metal wypełniający do lutowania jest całkowicie stopiony i powstaje dobre połączenie.i może wytrzymać zmiany ciśnienia i temperatury powstałe podczas procesu pracy.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
