Baode ciepło Extamanger Sprzęt CO., LTD

|
| Place of Origin: | China |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Cena: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

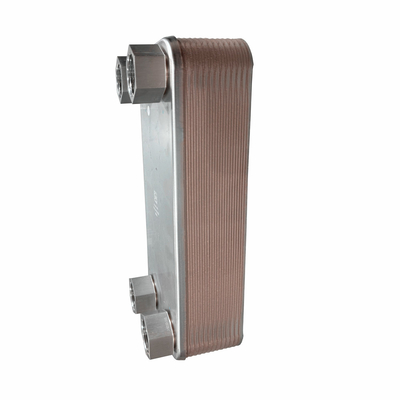

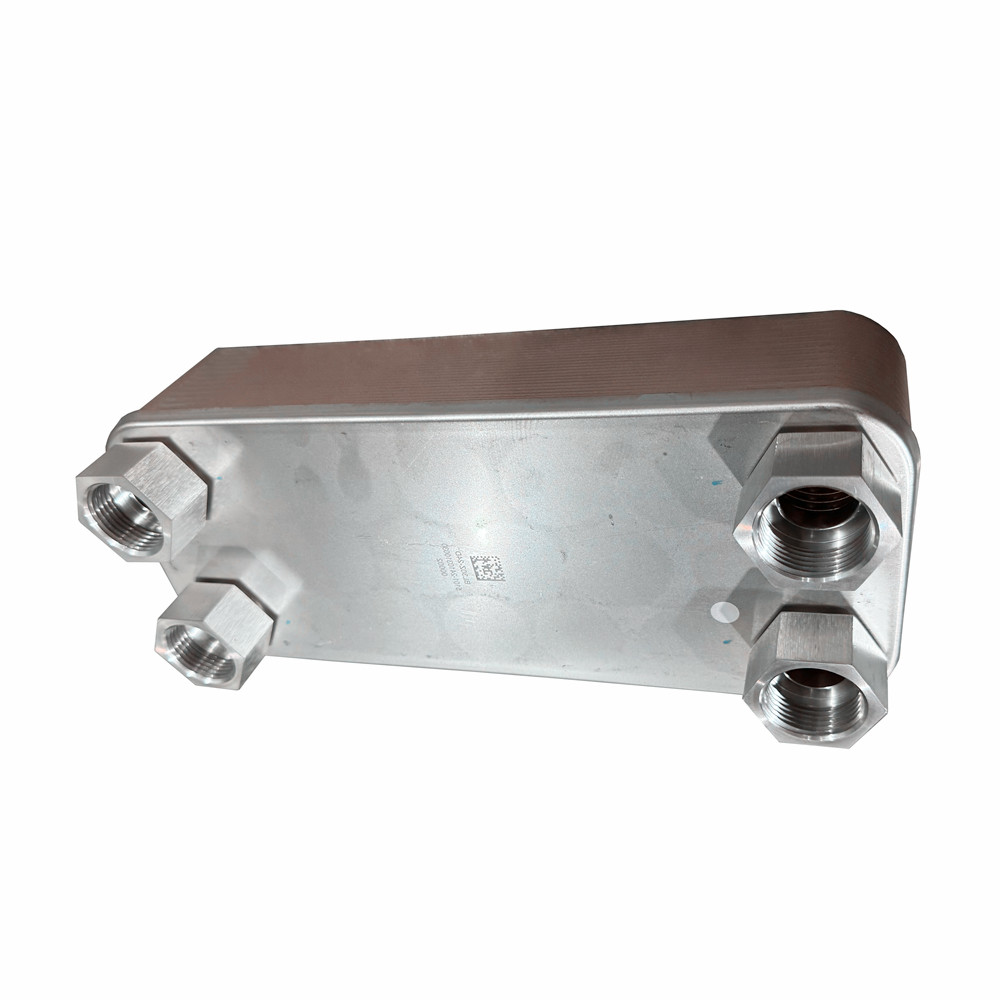

Wysokiej jakości płyta Typ wymiennika ciepła Kompaktne płyty spawane wymiennik ciepła
Opis
Wymiennik ciepła z lutowanej płyty jest rodzajem wydajnego, kompaktowego i lekkiego sprzętu wymiany ciepła, który jest szeroko stosowany w wielu gałęziach przemysłu.Realizuje transfer i wymianę ciepła za pomocą spawanych i uszczelnionych kontaktów między płytami.
Po pierwsze, zasada działania
Zasada działania wymiennika ciepła płyty lutowej opiera się głównie na mechanizmie przenoszenia ciepła między płytami wymiennikami ciepła.o pojemności nieprzekraczającej 10 WPłyn wymiany ciepła przepływa przez kanał po jednej stronie, podczas gdy płyn chłodniczy przepływa przez kanał po drugiej stronie.ciepło jest przenoszone z płynu o wysokiej temperaturze do płynu o niskiej temperaturze przez płytę, kończąc transfer i wymianę ciepła.
Po drugie, cechy strukturalne
1. Kompaktna konstrukcja: wymiennik ciepła z płytką spawaną wykorzystuje kompaktową konstrukcję, dzięki czemu zajmuje bardzo małą przestrzeń, nadającą się do ograniczonych okazji przestrzennych.jest lżejszy i ważniejszy, łatwiejsze w montażu i konserwacji.
2Efektywny transfer ciepła: ze względu na kontakt spawania między płytą a płytą można osiągnąć wyższą wydajność transferu ciepła.Wymiennik ciepła płyty spawanej ma wyższą przewodność cieplną i niższy opór cieplny, zwiększając w ten sposób efektywność energetyczną wymiennika ciepła.
3Silna odporność na ciśnienie: wymiennik ciepła płyty podłączony przez proces lutowania ma silną odporność na ciśnienie i może wytrzymać wysokie ciśnienie i wysoką temperaturę.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
