Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL210 |
| Minimalne zamówienie: | 1 jednostki |
|---|---|
| Cena: | USD 50-1000per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| Nazwa produktu: | Wysoce wysokiej jakości wymiennik ciepła z płyt niklowych do ogrzewania i chłodzenia | Główna aplikacja: | chłodnik oleju silnikowego samochodu/hydrauliczny wymiennik ciepła |
|---|---|---|---|
| Materiał lutowniczy: | Miedź | Typ chłodnicy oleju: | Wymiennik ciepła z płyt koprowych |

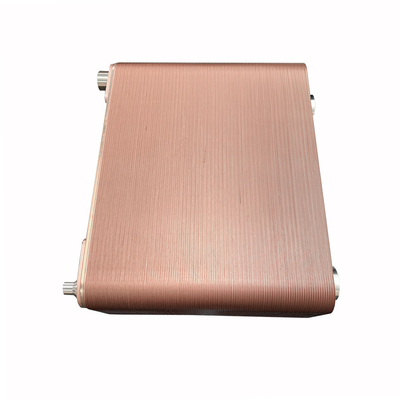

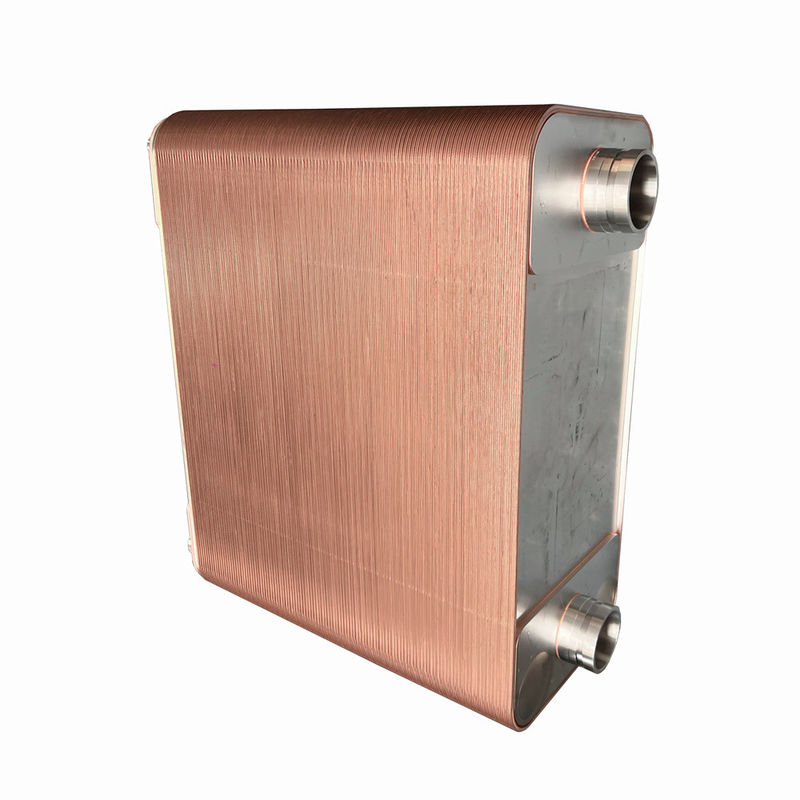

Wysoce wysokiej jakości wymiennik ciepła z płyt niklowych do ogrzewania i chłodzenia
Opis produktu
Zasada działania
Wymiennik ciepła płyty lutowanej składa się z serii wypukłych, wzdłużnych i wypukłych płyt ze stali nierdzewnej; jak pokazano na rysunku poniżej, dwie sąsiednie płyty obraca się o 180° tworząc kanał,a następnie czysta miedź lub nikel jest używana jako metalika wypełniająca do lutowania w próżniowym piecu lutowniczym do lutowania wymiennika ciepła płyty wykonanej z falistych płyt ze stali nierdzewnejMiędzy płytami tworzy się kanał, a rozmieszczenie otworów kątowych na narożnikach sprawia, że dwa media przepływają na zmianę w kanale.Duża liczba punktów styku zapewnia dobrą wytrzymałość mechanicznąPunkty kontaktowe i krawędzie są uszczelnione lutowaniem miedzianym w celu zapewnienia całkowitej izolacji między oboma stronami nośnika a światem zewnętrznym.
Charakterystyka przenoszenia ciepła
1Kompaktna konstrukcja, łatwa w montażu
2. Lekkie, odpowiadające tylko 20~30% wymiennika ciepła wnętrza i rury
3Wytrzymałe, wytrzymałe na wysokie temperatury i ciśnienie
4Niski współczynnik skażenia, wysoka turbulencja zmniejsza współczynnik skażenia, zmniejszając tym samym liczbę czyszczeń
5Wysoka wydajność przesyłu ciepła, mniejsze zużycie wody
Obszar zastosowania
Przemysł papierniczy: wykorzystanie ciepła odpadowego, gazów odpadowych i odpadów ciekłych
Przemysł chemiczny: procesy ogrzewania, chłodzenia, parowania, kondensacji
Przemysł energetyczny: jako chłodziarz oleju transformatora, chłodziarz oleju turbiny
Przemysł hutniczy: jako walcowanie, odlewanie ciągłe, generator tlenu, chłodzenie oleju smarowego, chłodzenie wody w obiegu
System centralnego ogrzewania regionalnego: wymiennik ciepła do ogrzewania wody parą, ogrzewacz stacji wymiany ciepła pośredniej, ogrzewacz wody z systemu wtórnego
Chłodzenie klimatyzacja i HVAC przemysł jako parownik, kondensator, supergrzejnik gazowy, subchłodnik ciekły, regenerator itp.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
