Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL |
| Minimalne zamówienie: | 1 jednostki |
|---|---|
| Cena: | USD 50-1000per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| Nazwa produktu: | BL95 Płytka miedziana ze stali nierdzewnej Wymiennik ciepła chłodnik oleju Kondensator | Główna aplikacja: | chłodnik oleju silnikowego samochodu/hydrauliczny wymiennik ciepła |
|---|---|---|---|
| Materiał lutowniczy: | Miedź | Typ chłodnicy oleju: | Wymiennik ciepła z płyt koprowych |

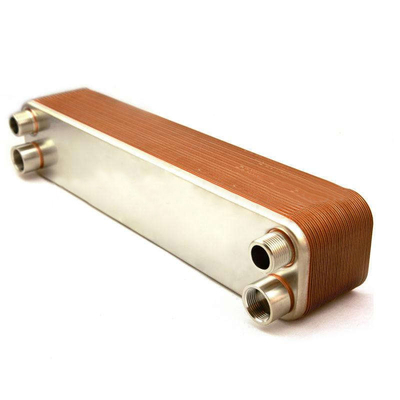

Woda i para z stali nierdzewnej o wysokiej mocy cieplnejWyroby z włókien Płytka Ciepło Wymiennik
Opis
Wymiennik ciepła z lutowanej płyty jest rodzajem wydajnego, kompaktowego i lekkiego sprzętu wymiany ciepła, który jest szeroko stosowany w wielu gałęziach przemysłu.Realizuje transfer i wymianę ciepła za pomocą spawanych i uszczelnionych kontaktów między płytami.
Po pierwsze, zasada działania
Zasada działania wymiennika ciepła płyty lutowej opiera się głównie na mechanizmie przenoszenia ciepła między płytami wymiennikami ciepła.o pojemności nieprzekraczającej 10 WPłyn wymiany ciepła przepływa przez kanał po jednej stronie, podczas gdy płyn chłodniczy przepływa przez kanał po drugiej stronie.ciepło jest przenoszone z płynu o wysokiej temperaturze do płynu o niskiej temperaturze przez płytę, kończąc transfer i wymianę ciepła.
Po drugie, cechy strukturalne
1. Kompaktna konstrukcja: wymiennik ciepła z płytką spawaną wykorzystuje kompaktową konstrukcję, dzięki czemu zajmuje bardzo małą przestrzeń, nadającą się do ograniczonych okazji przestrzennych.jest lżejszy i ważniejszy, łatwiejsze w montażu i konserwacji.
2Efektywny transfer ciepła: ze względu na kontakt spawania między płytą a płytą można osiągnąć wyższą wydajność transferu ciepła.Wymiennik ciepła płyty spawanej ma wyższą przewodność cieplną i niższy opór cieplny, zwiększając w ten sposób efektywność energetyczną wymiennika ciepła.
3Silna odporność na ciśnienie: wymiennik ciepła płyty podłączony przez proces lutowania ma silną odporność na ciśnienie i może wytrzymać wysokie ciśnienie i wysoką temperaturę.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |

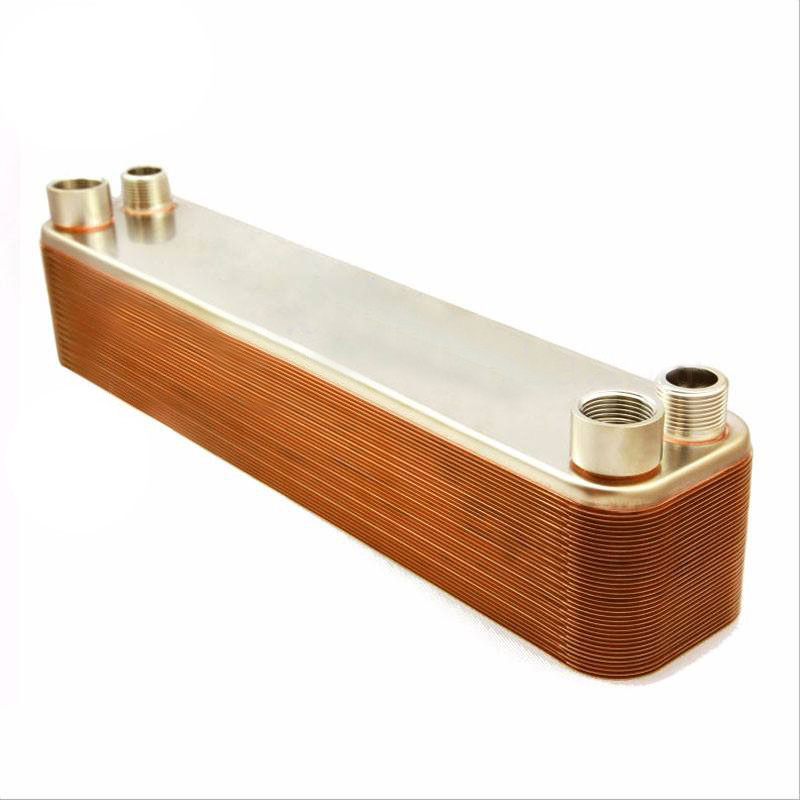

Woda i para z stali nierdzewnej o wysokiej mocy cieplnejWyroby z włókien Płytka Ciepło Wymiennik
