Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL |
| Minimalne zamówienie: | 5 jednostek |
|---|---|
| Cena: | USD 200-500per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| Nazwa produktu: | Wymiennik ciepła z płyty lutowanej Wysokiej wydajności odporny na korozję Wymiennik ciepła | Główna aplikacja: | odparowacz/kondensator |
|---|---|---|---|
| Materiał płyty: | Wyroby z stali nierdzewnej AISI316 | Typ wymiennika ciepła: | Wymiennik ciepła z płyt koprowych |
| Znajomości: | Stal nierdzewna AISI 316, 304 | Połączenie: | Wymagania klienta |

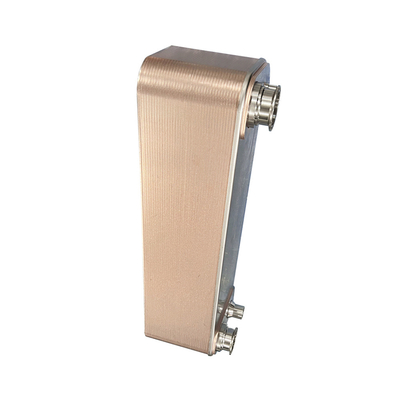

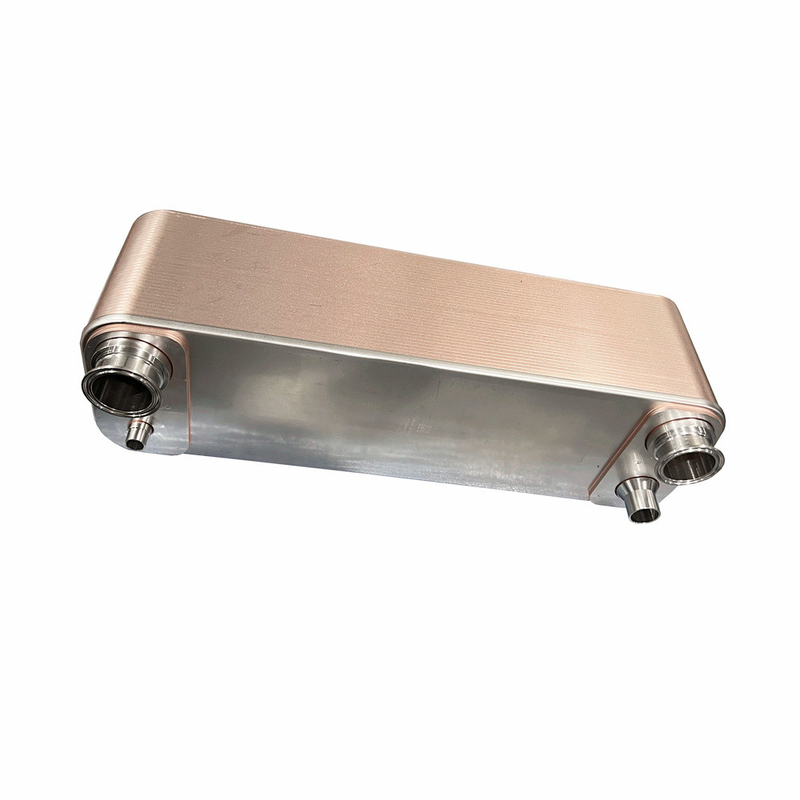

Wymiennik ciepła z płyty lutowanej Wysokiej wydajności odporny na korozję Wymiennik ciepła
Opis produktu
Zasada działania
Złączenie płyt ze stali nierdzewnej eliminuje konieczność uszczelniania uszczelnień i grube płyty ramkowe.materiał lutowniczy uszczelnia opakowanieWymienniki ciepła spawane Baode są spawane we wszystkich punktach kontaktowych, zapewniając optymalną wydajność przenoszenia ciepła i odporność na ciśnienie.Ponieważ praktycznie wszystkie materiały są wykorzystywane do przenoszenia ciepła, wymiennik ciepła płyty lutowej ma bardzo kompaktowe rozmiary i ma niską masę i niską objętość.BFE (spalania płytek wymiennik ciepła) składa się z cienkiej falistej płytki ze stali nierdzewnej, które są spalanie pod próżnią razem przy użyciu miedzi jako materiału spawaniaW przypadku produktów spożywczych i zastosowań z agresywnymi płynami wymagane są jednostki spawane niklem.
Systemy chłodzenia:
Parnik,
Kondensator,
Pozostałe maszyny i urządzenia
Suszarka powietrzna
Pompy ciepła
Chłodnicy absorpcyjnej
HVAC
Podłoga promieniowana,
Śnieg topnieje,
Kocioł
Wymiennik ciepła wodnego
Ogrzewanie międzynarodowe
Pozostałe zastosowania przemysłowe, takie jak:
Odzyskiwanie ciepła i
Chłodzenie olejem: chłodzenie olejem hydraulicznym, chłodzenie olejem silnikowym i ogrzewanie olejem opałowym.
Ogrzewanie parą.
Wymiennik ciepła z płaskich płytek
Chłodziarz na zioło piwne
Pasteryzacja mleka
Chłodnia oleju turbiny wiatrowej
Chłodnia oleju morskiego
Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta
| Model | BL100 |
| Szerokość, A [mm] | 248 |
| Wysokość, B [mm] | 495 |
| Długość, E [mm] | 10+2,15n |
| Odległość pozioma od portu, C [mm] | 157 |
| Odległość pionowa od portu, D [mm] | 168 |
| Ciśnienie maksymalne [Mpa] | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 |
| Masę [kg] | 6.5+0.37n |
Model
BL1
Zastosowanie
Ogrzewanie wody w basenie.
Wysoce niezawodne, Baode Brazed Plate wymienniki ciepła są zaprojektowane do efektywnego podgrzewania
i utrzymywać temperaturę wody w basenach wszystkich
wymiary i pojemności źródła pierwotnego ciepła, takie jak:
kotła, instalacji słonecznych, pompy ciepła itp.
Standardowy projekt
Kompletny moduł opakowany obejmujący:
Wymiennik ciepła z płyty ze stali nierdzewnej, do pracy z wodą morską lub wodą nieznacznie żrącą (balneo-terapia,
wody z źródeł termalnych).
Materiały standardowe
Płyty osłonowe: stal nierdzewna AISI 316
Połączenia: ze stali nierdzewnej AISI 316
Płyty ze stali nierdzewnej AISI 316
Materiał do lutowania: miedź
Szczegóły wymagane do oferty
Aby umożliwić przedstawicielowi Baode dokonanie konkretnej oferty, do zapytania należy dołączyć następujące informacje:
Wymagane natężenie przepływu lub obciążenie cieplne
Program temperatury
właściwości fizyczne danego płynu
Wymagane ciśnienie pracy
– maximum permitted pressure drop
Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
