Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL95 |
| Minimalne zamówienie: | 5 jednostek |
|---|---|
| Cena: | USD 200-500per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| Nazwa produktu: | Wymiennik ciepła płytkowo-płynno-płynno-płynno-płynno do wody pitnej | Główna aplikacja: | Ogrzewanie przemysłowe, HVAC&R |
|---|---|---|---|
| Materiał lutowniczy: | Miedź | Typ chłodnicy oleju: | Wymiennik ciepła z płyt koprowych |

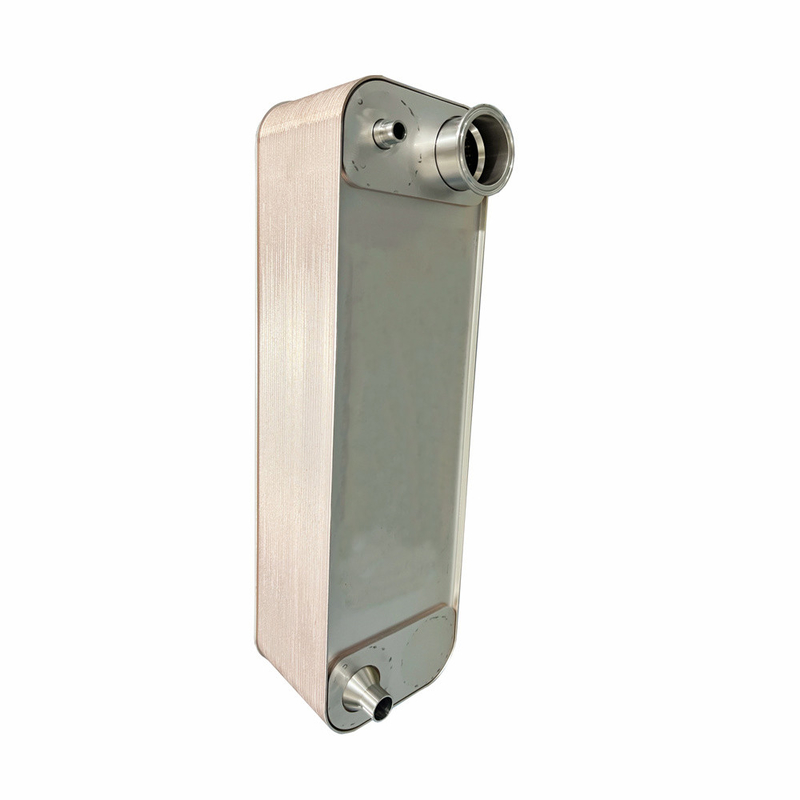

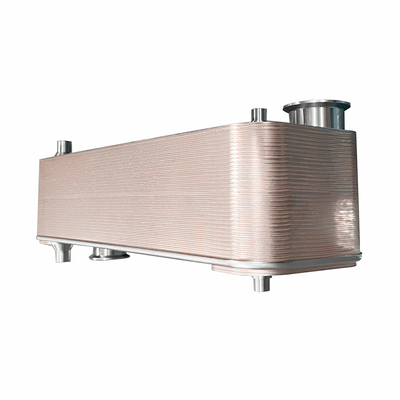

Wymiennik ciepła płytkowo-płynno-płynno-płynno-płynno do wody pitnej
Zasada działania
Wymiennik ciepła płyty lutowej to powszechnie stosowany sprzęt wymiany ciepła, jego zasada działania jest następująca:
1. Przegląd zasad
Wymiennik ciepła płyty lutowanej składa się z serii równolegle rozmieszczonych płyt metalowych, płyty są połączone technologią lutowania, płyn przepływa na zmianę między płytą a płytą,i ciepło jest przenoszone bezpośrednio przez powierzchnię płyty w celu osiągnięcia transferu ciepła.
2. Przepływ płynu
W trakcie procesu pracy, zimne i gorące płynki wchodzą przez różne strony wymiennika ciepła płyty, odpowiednio zwane gorącą stroną i zimną stroną,ciepły płyn jest zwykle płynem o wysokiej temperaturze (np. gorąca woda, para itp.) i płyn zimny jest zwykle płynem o niskiej temperaturze (np. zimna woda, płyn chłodniczy itp.).
3Przekaz ciepła
Gorący płyn przepływa między płytami po gorącej stronie, przenosząc ciepło do płyty, która następnie przenosi ciepło przez powierzchnię płyty do zimnego płynu.Zimny płyn przepływa między płytami po zimnej stronieW ten sposób temperatura ciepłego płynu maleje, a temperatura zimnego płynu rośnie.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
B
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
