Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL26 |
| Minimalne zamówienie: | 15 jednostek |
|---|---|
| Cena: | USD 50-1000per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 jednostek miesięcznie |
| Nazwa produktu: | Fabryczny wymiennik ciepła z miedzianą płytką spawaną do kondensatora hydronicznego parownika | Główna aplikacja: | chłodnik oleju silnikowego samochodu/hydrauliczny wymiennik ciepła |
|---|---|---|---|
| Materiał lutowniczy: | Miedź | Typ chłodnicy oleju: | Wymiennik ciepła z płyt koprowych |

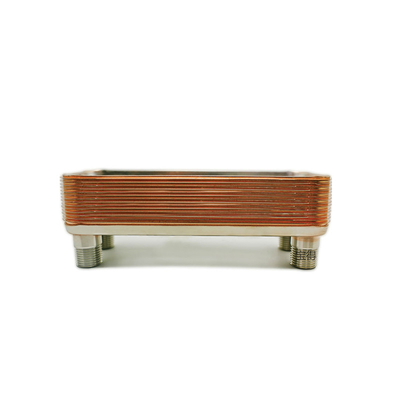

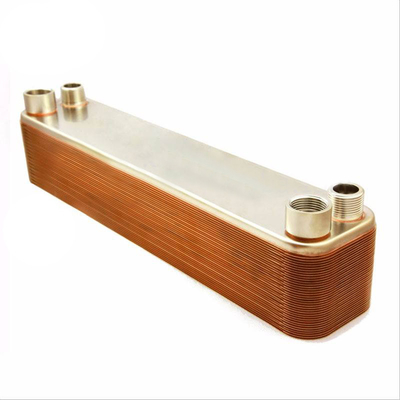

Fabryczny wymiennik ciepła z miedzianą płytką spawaną do kondensatora hydronicznego parownika
Opis produktu
Zasada działania
Złączenie płyt ze stali nierdzewnej eliminuje konieczność uszczelniania uszczelnień i grubości ramek.materiał lutowniczy uszczelnia opakowanieWymienniki ciepła spawane Baode są spawane we wszystkich punktach kontaktowych, co zapewnia optymalną wydajność przenoszenia ciepła i odporność na ciśnienie.Ponieważ praktycznie wszystkie materiały są wykorzystywane do przenoszenia ciepła, wymiennik ciepła płyty lutowej ma bardzo kompaktowe rozmiary i ma niską masę i niską objętość.BPH (Lated Plate Heat Exchanger) składa się z cienkiej falistej płyty ze stali nierdzewnej, która jest lutowana pod próżnią przy użyciu miedzi jako materiału lutowego.W przypadku produktów spożywczych i zastosowań z agresywnymi płynami wymagane są jednostki spawane niklem.
Wewnętrzna struktura wymiennika ciepła płyty składa się z grupy płyt i powłoki.
1Grupa płyt: Główna część wymiennika ciepła płyt to grupa płyt, która składa się z serii płyt metalowych równoległych do powłoki.Każda płytka z grupy paneli ma zamknięty krawędź i otwarty krawędźMiędzy płytami jest pewna luka, tworząca kanał przesyłu ciepła.
2. Płytka: Płytka jest powłoką otaczającej grupy płytek, która składa się z elementów konstrukcyjnych, takich jak deflektor, rurociąg wejściowy i wyjściowy oraz dystrybutor płynu,stosowane do kierowania i dystrybucji przepływu płynu
3. uszczelnienie: uszczelnienie jest częścią, która odgrywa rolę uszczelniającą na interfejsie między grupą płyt i powłoką i zapewnia, że medium cieplne nie będzie wyciekać poprzez sprężanie i mocowanie grupy płyt.
W procesie dwie substancje przepływają odpowiednio przez wejście i wyjście wymiennika ciepła płyty i tworzą wymianę ciepła między grupami płyt, osiągając w ten sposób transfer ciepła.Płyn wchodzi do obudowy przez urządzenie sterujące przepływem płynuW każdym kanale płyn przenosi ciepło do przeciwległego płynu podczas procesu wymiany ciepła na powierzchni płyty.Ciepło jest następnie rozładowywane przez deflektor i rurę wyjściowąCykl ten powtarza się w celu osiągnięcia celu transferu ciepła.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
BL1
Zastosowanie
Ogrzewanie wody w basenie.
Wysoce niezawodne, Baode Brazed Plate wymienniki ciepła są zaprojektowane do efektywnego podgrzewania
i utrzymywać temperaturę wody w basenach wszystkich
wymiary i pojemności źródła pierwotnego ciepła, takie jak:
kotła, instalacji słonecznych, pompy ciepła itp.
Standardowy projekt
Kompletny moduł opakowany obejmujący:
Wymiennik ciepła z płyty ze stali nierdzewnej, do pracy z wodą morską lub wodą nieznacznie żrącą (balneo-terapia,
wody z źródeł termalnych).
Materiały standardowe
Płyty osłonowe: stal nierdzewna AISI 316
Połączenia: ze stali nierdzewnej AISI 316
Płyty ze stali nierdzewnej AISI 316
Materiał do lutowania: miedź
Szczegóły wymagane do oferty
Aby umożliwić przedstawicielowi Baode dokonanie konkretnej oferty, do zapytania należy dołączyć następujące informacje:
Wymagane natężenie przepływu lub obciążenie cieplne
Program temperatury
właściwości fizyczne danego płynu
Wymagane ciśnienie pracy
Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
