Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CCS/UL/CE |
| Numer modelu: | Seria BL190 |
| Minimalne zamówienie: | 1 jednostki |
|---|---|
| Cena: | USD 50-1000per Units |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 sztuk miesięcznie |
| Nazwa produktu: | Wymiennik ciepła z płyt lutowanych o wysokim ciśnieniu ze stali nierdzewnej miedzianego do urządzeń | Główna aplikacja: | chłodnik oleju silnikowego samochodu/hydrauliczny wymiennik ciepła |
|---|---|---|---|
| Materiał lutowniczy: | Miedź | Typ chłodnicy oleju: | Wymiennik ciepła z płyt koprowych |

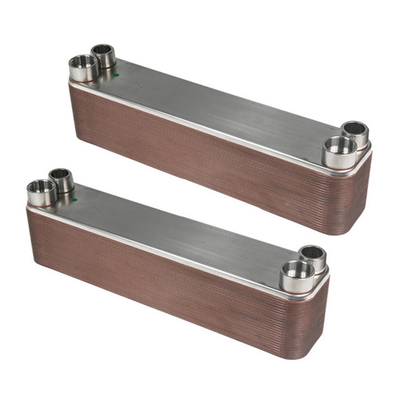

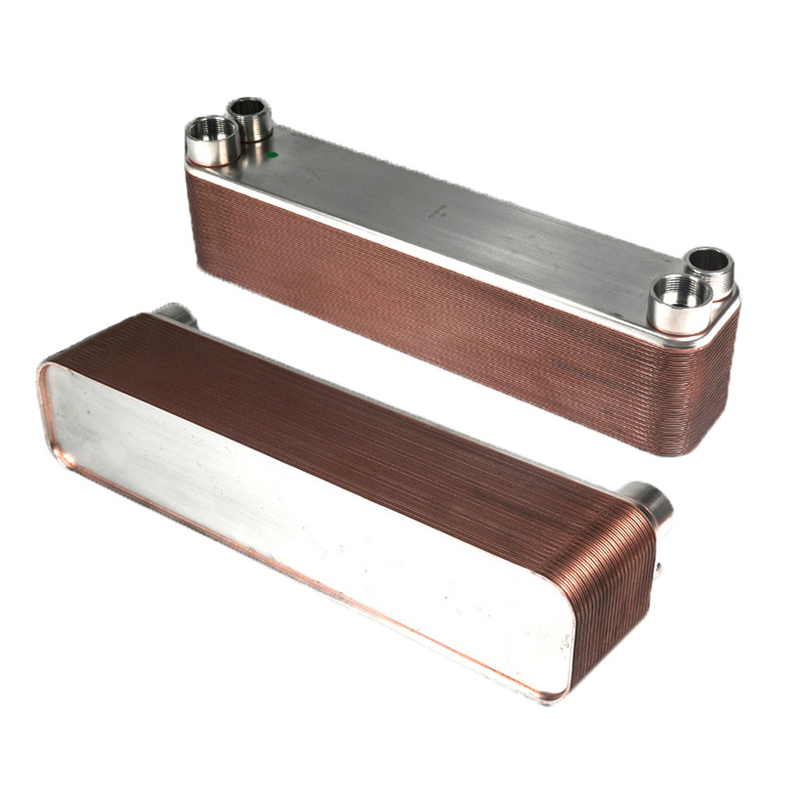

Wymiennik ciepła z płyt lutowanych o wysokim ciśnieniu ze stali nierdzewnej miedzianego do urządzeń chłodniczych
Opis produktu
Wymiennik ciepła z lutowanej płyty ma zalety braku uszczelnienia, braku wycieku, lekkiej wagi, niewielkiej wielkości, niskiej ceny, łatwego rozbierania i instalacji oraz wysokiej wydajności przesyłu ciepła.Konstrukcja nadaje się do parowania, wody lub płynów procesowych i mogą być stosowane przy minimalnej różnicy temperatury między tymi dwoma płynami.
Płyty ze stali nierdzewnej są lutowane w wysokich temperaturach o czystości 99% miedzi w celu uzyskania szczelnej powierzchni przeniesienia ciepła,kompaktowych wymienników ciepła z płyt lutowych zaprojektowanych tak, aby składać się z maksymalnie 20 falistych płyt ze stali nierdzewnej,z każdą drugą płytą końcową odwróconą do góry nogami, tworząc dużą liczbę punktów styku między wszystkimi płytami.
Po spawaniu, punkty styku są również spawane ze sobą, tworząc kompaktową płytę, która umożliwia wykorzystanie niemal wszystkich materiałów konstrukcyjnych płyty (około 94% powierzchni) do przenoszenia ciepła.
Płyty tworzą dwa oddzielne kanały, w których media tworzą ruch konwekcyjny, co powoduje duże turbulencje w systemie kanałów, co powoduje doskonałe właściwości przenoszenia ciepła,i skalowanie jest utrzymywane do absolutnego minimum nawet przy niskich prędkościach.
W czasie eksploatacji i konserwacji, jeżeli w wodzie znajdują się cząstki stałe, należy użyć filtra, a większość miękkich cząstek stałych można usunąć poprzez mycie wodą odwrotnie.
Kompaktowy wymiennik ciepła płytkowego należy odwrócić i myć co 3 do 5 lat kwasem cytrynowym lub innym kwasem, który nie eroduje miedzi i stali nierdzewnej.
| Model | BL26 |
| Szerokość, A [mm] | 111 |
| Wysokość, B [mm] | 310 |
| Długość, E [mm] | 10+2,36n |
| Odległość pozioma od portu, C [mm] | 50 |
| Odległość pionowa od portu, D [mm] | 250 |
| Ciśnienie maksymalne [Mpa] | 3 |
| Maksymalny przepływ [M3/h] | 8.1 |
| Masę [kg] | 1.3+0.12n |
Model
BL1
| Model | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Szerokość, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| Wysokość, B [mm] | 206 | 310 | 310 | 304 | 525 | 616 |
| Długość, E [mm] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Odległość pozioma od portu, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Odległość pionowa od portu, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 3 | Trzy czwarte.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Masę [kg] | 00,6+0,06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Model | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Szerokość, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| Wysokość, B [mm] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Długość, E [mm] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Odległość pozioma od portu, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Odległość pionowa od portu, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Ciśnienie maksymalne [Mpa] | 3 | 3 | 2.1 | 1.5 | Trzy czwarte.5 | Trzy czwarte.5 |
| Maksymalny przepływ [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Masę [kg] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 310,8+1,73n | 6.5+0.37n | 13+0,78n |
