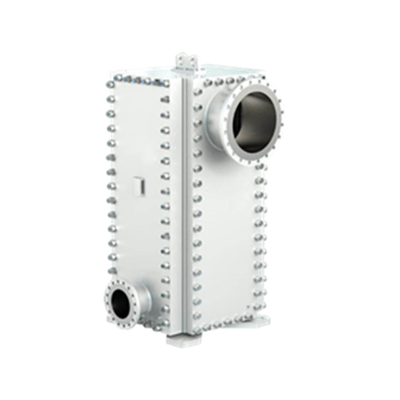

Wymiennik ciepła Compabloc składa się z stosu płyt falistych, które są spawane ze sobą, tworząc na przemian kanały ciepłe i zimne.Płyty wykonane są ze stali nierdzewnej lub innych materiałów odpornych na korozję, aby zapewnić trwałość i długą żywotność.

Proces przenoszenia ciepła w wymienniku ciepła Compabloc odbywa się zarówno poprzez przewodzenie, jak i konwekcję.zwiększenie przenoszenia ciepła poprzez zwiększenie powierzchni styku między płynem a powierzchnią płyty.

Projekt

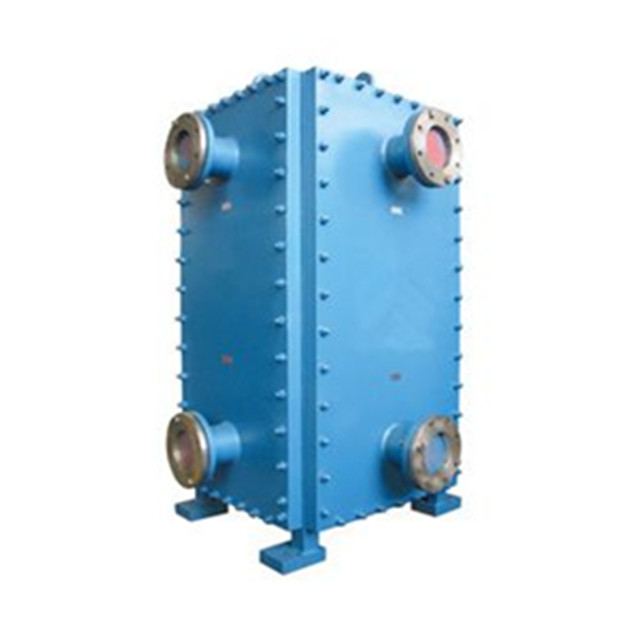

Sercem Compabloc jest zestaw falistych olatów cieplotransferujących ze stali nierdzewnej 316L i innych wysokiej jakości materiałów.Płyty są spawane laserowo (modele CP30 i wyższe) i tworzą kompaktowe rdzeńRdzeń ten jest następnie zamknięty i wspierany przez cztery bramy kątowe, górne i dolne głowice oraz cztery boczne panele.
Komponenty te są ze sobą przymocowane i można je szybko rozmontować w celu kontroli, serwisowania i czyszczenia.
Konstrukcja może być skonfigurowana w układach jedno- lub wielokrotnego przepływu, zarówno w obsłudze współprądu, jak i przeciwprądu, dla czynności płyn-płyn lub dwufazowych.

Optymalizacja procesów
Dzięki unikalnej koncepcji konstrukcyjnej Compabloc możliwości optymalizacji i elastyczności procesu są nieograniczone.Compabloc może być zaprojektowany zarówno w konfiguracji jednoprzejściowej, jak i wieloprzejściowejW przypadku kondensacji, ponownego gotowania i płynu do płynu bez krzyżowania temperatury, konfiguracja jednoprzejściowa jest odpowiednia z całkowitym przepływem krzyżowym.Duża powierzchnia przepływu poprzecznego i krótki przepływ pasują do niskociśnieniowych zadań kondensacyjnych i umożliwiają bardzo niskie spadki ciśnieniaKonfiguracja wielokrotnego przejścia jest odpowiednia do zadań z temperaturą krzyżową i zbliżeniem się do temperatury.

Obecnie istnieje siedem modeli rodziny płyt z obszarami przenoszenia ciepła w zakresie od 0.Od 7 do 840 m2 na jednostkę, a każdy model jest modulowany z różną liczbą płyt, aby umożliwić najlepsze dopasowanie do każdego zadania.

Koncepcja konstrukcyjna umożliwia różną liczbę przejść na obu obwodach, umożliwiając tym samym duże różnice w przepływach między stroną gorącą a zimną.W przypadku zmiany natężenia przepływu lub temperatury można łatwo przekształcić urządzenie do nowego zadaniaMożna osiągnąć zbliżenie temperatury do 3°C (5,4°F).
Kompabloc może być zamontowany pionowo, w przypadku normalnych zadań płyn-płyn, kondensacji z subchłodzeniem i chłodzenia gazowego, lub poziomo, w przypadku większości zadań kondensacyjnych,opłaty za ponowne gotowanie lub opłaty za przemianę cieczy w ciecz, jeżeli wysokość jest ograniczona.
