Opis produktów

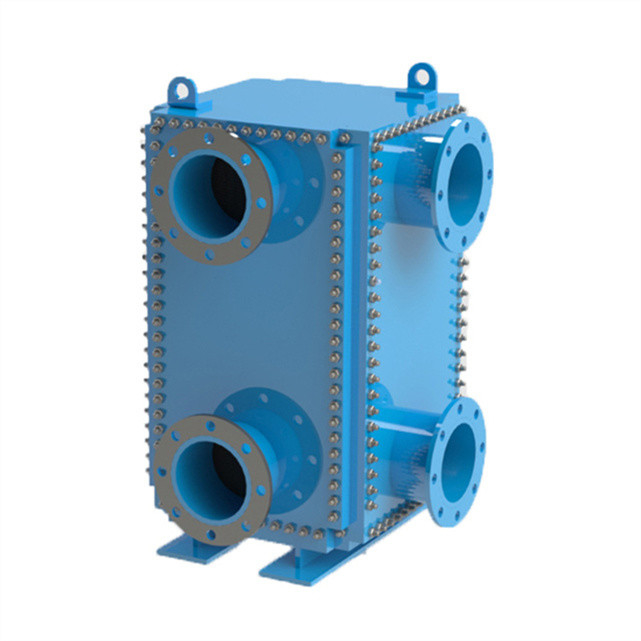

Compabloc to całkowicie spawany kompaktowy wymiennik ciepła zaprojektowany do wykonywania wszystkich zadań związanych z procesem i użytkowaniem.Kompaktne i czyszczalne rozwiązanie wymiennika ciepła dostępne dzisiaj.

Projekt

Linia spawanych wymienników ciepła Compabloc ze szczególnym uwzględnieniem wydajności, kompaktowości i użyteczności.Sercem Compabloc jest stos falistych płyt transferu ciepła w 316L stali nierdzewnejPłyty są spawane laserowo i tworzą kompaktowe rdzeń.Głowy górne i dolne oraz cztery panely boczne (patrz Widok sekcjonalny Compabloc)Komponenty te są ze sobą przymocowane i można je szybko rozmontować do kontroli, serwisowania i czyszczenia.Konstrukcja może być skonfigurowana w układach jedno- lub wielokrotnych przejściach, zarówno w obsłudze współprądu, jak i przeciwprądu., w odniesieniu do płynno-płynnych lub dwufazowych obowiązków.

Zasady działania

Dwa nośniki w wymienniku ciepła Compabloc przepływają w nawzajem spawanych kanałach między płytami falistymi.Płyty faliste promują wysoką turbulencję, co zapewnia wysoką wydajność transferu ciepła i pomaga zminimalizować zanieczyszczenia. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Każde przejście jest oddzielone od sąsiednich przejściem przez przycisnięty deflator, który zmusza płyn do obrotu pomiędzy opakowaniem płyt i panelem.Elastyczne rozwiązania przepustowe Compabloc sprawiają, że nadaje się do przepustowości płynnych na płynne z różnymi przepływami, lub dwufazowego kondensacji lub zastosowań reboilerów.

Wnioski

Produkcja ropy naftowej i gazu

• Odzysk ciepła w systemach TEG (odwodnienie gazu)
• Odzysk ciepła, chłodzenie, kondensacja i ponowne gotowanie w systemach amin (słodzenie gazowe, obsługa kwaśna)
• Odzysk ciepła, ogrzewanie i chłodzenie w systemach odwodnienia i odsalania ropy naftowej
• Kondensacja w jednostkach odzysku par
• Odzysk ciepła, chłodzenie, kondensacja i ponowne gotowanie w systemach frakcjonowania NGL

Rafinerie

Różne obowiązki kondensacji i ponownego gotowania, takie jak:

• Kondensacja w destylacji atmosferycznej i próżniowej
• Kondensacja górna w frakcjonerach FCC, hydrocrackingu, odciągaczach H2S itp.
• Koszty ogólne kondensacji propanu i butanu w zakładach NGL i alkylacji
• Przekręt w H2S strippers, acid water strippers i innych kolumnach
• Produkcja pary

Zadania związane z odzyskiwaniem ciepła, chłodzeniem i ogrzewaniem, takie jak:

• Chłodzenie benzyny, nafty naftowej, oleju napędowego, oleju napędowego, pomp, itp.
• Chłodzenie i ogrzewanie bitumenu, VGO i innych produktów ciężkich
• Wprowadzenie do frakcjonatora/odzyskanie ciepła z dna
• Przedgrzewanie ropy naftowej
• Odzysk ciepła wody odsolonej/wody paszowej

Korzyści z wymiennika ciepła Compabloc

• Wysoka efektywność cieplna pozwala zaoszczędzić energię, zwiększyć wydajność i zmniejszyć emisję CO2
• Zwiększone odzyskiwanie ciepła przy niższych kosztach oznacza bardzo krótki czas odzysku
• Kompaktna konstrukcja zmniejsza koszty instalacji i rozwiązuje wąskie gardła w celu zwiększenia produkcji
• Compabloc jest całkowicie czyszczalny mechanicznie, co ułatwia utrzymanie, przyspiesza i zwiększa opłacalność
• Trwała konstrukcja spawana laserowo minimalizuje zanieczyszczenia i eliminuje problemy z korozją
