Wymiana wymiennika ciepła typu płytki gaśniowej silnika chłodzącego olejem morskim

Wymiana wymiennika ciepła typu płytki gaśniowej silnika chłodzącego olejem morskim

(Pomiar w mm, N oznacza liczbę płytek)

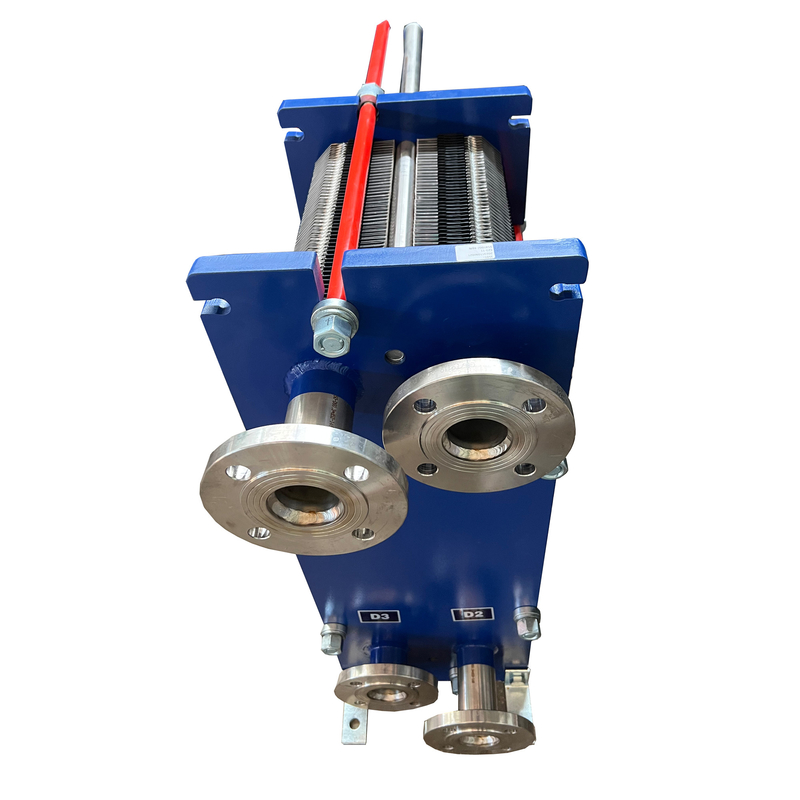

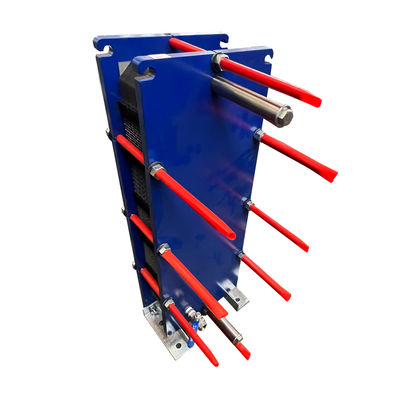

Wymiennik ciepła Baode jest chińską marką nr 1 w wymienniku ciepła na płytkach gazowych.Wymiennik ciepła płyty składa się z opakowania z falistej płyty metalowej z otworami na przejście dwóch płynów, między którymi odbędzie się transfer ciepłaPłytkowy zestaw jest zmontowany pomiędzy płytką ramy stałej i ruchomą płytką ciśnieniową i sprężony śrubami.Płyty są wyposażone w uszczelniacz, który uszczelnia kanał między płytami i kieruje płynami do alternatywnych kanałówLiczba płyt zależy od natężenia przepływu, właściwości fizycznych płynów, spadku ciśnienia i programu temperatury.Płyty faliste sprzyjają turbulencji płynu i wspierają płyty przed różniczkowym ciśnieniemPłytka ramkowa i płyta ciśnieniowa są zawieszone na górnym pręcie nośnym i umieszczone przez dolny pręt prowadzący, z których oba są mocowane na kolumnie nośnej.Połączenia znajdują się w płytce ramy lub, jeżeli jeden lub oba płyny przechodzą więcej niż jeden raz w obrębie jednostki, w ramie i płytkach ciśnieniowych.
Zalety wymiennika ciepła Baode Gasket Plate Heat Exchanger *Oszczędność miejsca i energooszczędny wymiennik ciepła Baode Plate to marzenie konstruktorów systemów!Dzięki kompaktowej konstrukcji wymagają one o 20-50% mniej miejsca w systemie niż porównywalna jednostka muszli i rurki.Ponieważ wymagają one do 80% mniej środków chłodzących, można zainstalować mniejsze pompy, które zużyją mniej energii

Zasada działania
Płyty tworzą kanały, a węgielki są tak ułożone, że oba media przepływają przez alternatywne kanały.
Przepływ przeciwprądu jest regulowany w celu osiągnięcia maksymalnej wydajności.wspiera każdą płytę przeciwko sąsiedniej i zwiększa turbulencję, co prowadzi do efektywnego przenoszenia ciepła.

Materiały standardowe
Płytka ramkowa: stalowa o barwie epoksydowej
Węglowodanowe
Metalowe podszewki: stal nierdzewna, tytan
Płyty ze stali nierdzewnej stopu 316 lub tytanu
Duży postęp w porównaniu z konwencjonalnymi PHE

/Długo przed muszelkami i rurami
Brak zmęczenia termicznego Cykliczne ogrzewanie i chłodzenie wytwarza zmęczenie termiczne w sztywnych grzejnikach parowych, takich jak równe muszki i rury.W rezultacie często pojawiają się pęknięcia i zużyte elementy, które wymagają konserwacji i naprawy, powodując w ten sposób niepożądane przestoje pracy systemu.Połączenie cienkich płyt i elastycznych uszczelnień w serii BS zapobiega zmęczeniu termicznemu, umożliwiając rozszerzenie i kurczenie się jednostek w odpowiedzi na zmiany temperatury. Dokładna kontrola temperatury Szybki transfer ciepła wynikający z małej objętości przechowywania i wysokiego stosunku powierzchni do objętości płyt umożliwia szybką reakcję na kontrolę temperatury.

Zastosowanie
Przemysł spożywczy: pasteryzacja mleka Pasteryzacja mleka i napojów, temperacja win, oczyszczanie wody butelkowanej, ogrzewanie CIP (oczyszczanie w miejscu), woda odwrócona osmozą.
Wykorzystanie na morzu: centralne chłodzenie silników lub turbin głównych lub pomocniczych, chłodzenie olejem smarowym, chłodzenie wody cyrkularnej do butli chłodzących, tłoków, dyszek wtrysku,Chłodzenie oleju Baoder, oleje kompresorowe i inne smary, przedgrzewanie oleju smarowego i ciężkiego oleju opałowego, przedgrzewanie wody morskiej do produkcji wody słodkiej, odzyskiwanie ciepła,Wymiana ciepła do klimatyzacji kabin pasażerskiej i ładunkowej
Pozostałe: chłodzenie olejem turbinowym, przemysł chemiczny, ciepło cieplne, chłodzenie cieplne, ogrzewanie basenów, ogrzewanie słoneczne,

Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta
