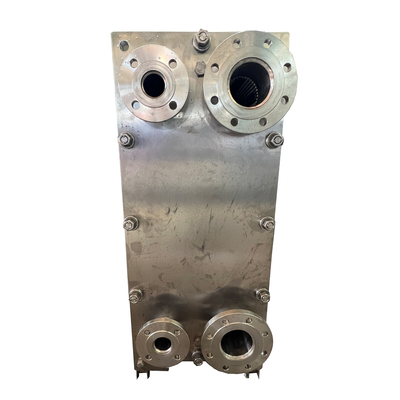

Żywność pełna stali nierdzewnej Mleko Piwo Wort Chłodzenie Płytka sanitarna Wymiennik ciepła

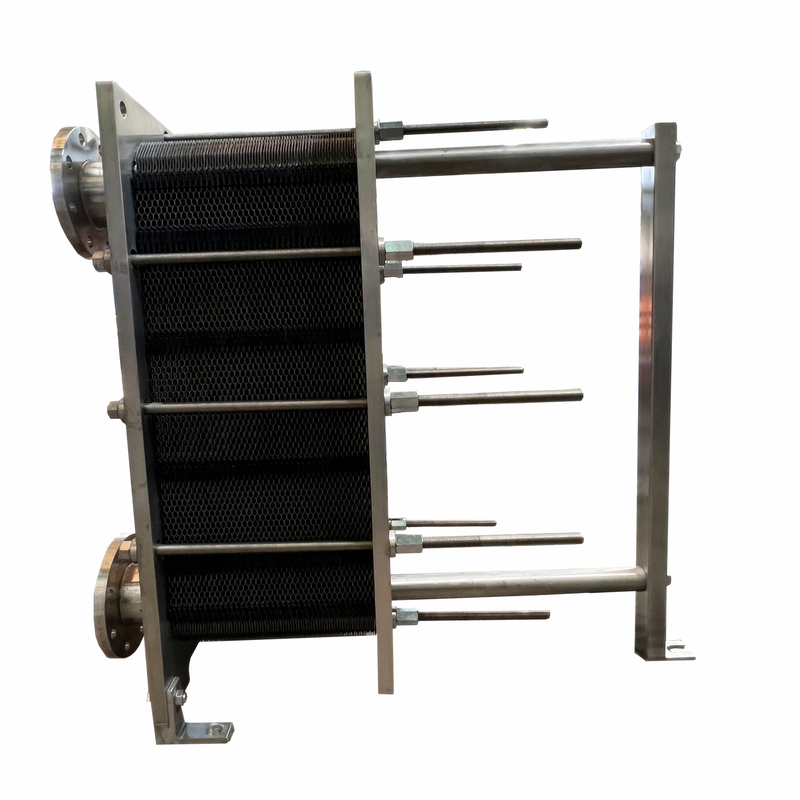

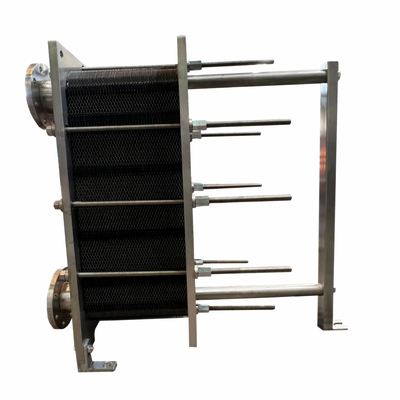

Wymiennik ciepła płyty składa się z opakowania falistej płyty metalowej z otworami do przejścia dwóch płynów, między którymi odbędzie się transfer ciepła.Zestaw płyt jest zmontowany pomiędzy płytą ramy i płytą ciśnienia i sprężony przez śruby zaciskującePłyty są wyposażone w uszczelnienie, które uszczelnia kanał i kieruje płynami do kolejnych kanałów.program spadku ciśnienia i temperaturyPłytki faliste sprzyjają turbulencji płynów i wspierają płyty przed ciśnieniem różniczym.

Ramka
Płyty i tablica ciśnieniowa znajdują się przy górnym i dolnym pręcie, które są przymocowane do kolumny nośnej.Na największym typie niektóre śruby do zaciskania są wyposażone w prętki z łożyskiem kulkowym w celu ułatwienia otwierania i zamykania urządzenia. Ramka jest przeznaczona do montażu tylko na podłodze. Standardowe stopy są stałe. Jedna jednostka może zawierać kilka sekcji, oddzielonych płytami łącznymi z wymiennymi połączeniami.

Płyty
Płytki te mają przejście pomiędzy nimi, podtrzymują każdą płytkę w stosunku do sąsiedniej i zwiększają turbulencję, co powoduje efektywny transfer ciepła.Wrota narożne i uszczelki są ustawione w taki sposób, że dwa media przepływają przez alternatywne kanałyPłyty posiadają wzór chevron dla maksymalnej wytrzymałości przy wysokich ciśnieniach roboczych.Unikalny obszar dystrybucji zapewnia równomierną przepływ na powierzchni płytyPłyty są odwracalne i mają równoległy przepływ.
Potrzebny jest tylko jeden rodzaj płytki.

Niezawodna konstrukcja
Wymienniki ciepła płytkowych BAODE zapewniają delikatne, ale skuteczne ogrzewanie i chłodzenie oraz spełniają wszystkie wymagania sanitarne.i innych procesów sanitarnych, takich jak::
Przetwarzanie mleka i napojów
Winowarstwo
Oczyszczanie wody butelkowanej
Ogrzewanie CIP (Cleaning-in-place)
Woda odwróconej osmozy

Chłodzenie i ogrzewanie produktów mlecznych, browarów, napojów i produktów lepkich oraz pasteryzacja i pasteryzacja mleka w niektórych zastosowaniach

Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta



Model	BS100
Wskazówki krzyżowe	M10B/M10M
Wysokość, H [mm]	1084	1084
Szerokość, W [mm]	470	470
Min. długość standardowa, L [mm]	700	700
Maksymalna długość standardowa, L [mm]	2300	2300
Odległość pionowa od portu, VC [mm]	719	719
Odległość poziomej przystani, HC [mm]	225	225
Maksymalna temperatura [°C]	180	180
Max. ciśnienie [barg]	10	16
Rozmiar bramy	DN100/4"	DN100/4"
Maksymalny przepływ [kg/s]	50



Gasketa
Materiał	Wykorzystane temperatury	Zastosowane płyny
BNR	-15°C do +135°C°C	Woda, woda morska, olej mineralny, woda słona
EPDM	-25°C do+180°C	Gorąca woda, para, kwas, alkalizm
F26	-55°C do + 230°C	Kwasy, alkalie
FTP	0°C do +160°C	Wysoko skoncentrowany kwas, alkalia, olej o wysokiej temperaturze, para
