Płytka wody ze stali nierdzewnej i wymiennik ciepła ramy

Płytka wody ze stali nierdzewnej i wymiennik ciepła ramy

(Pomiar w mm, N oznacza liczbę płytek)

Wnioski

Ogólne obowiązki ogrzewania i chłodzenia.

Standardowy projekt

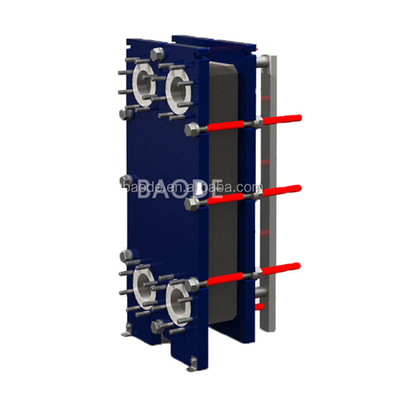

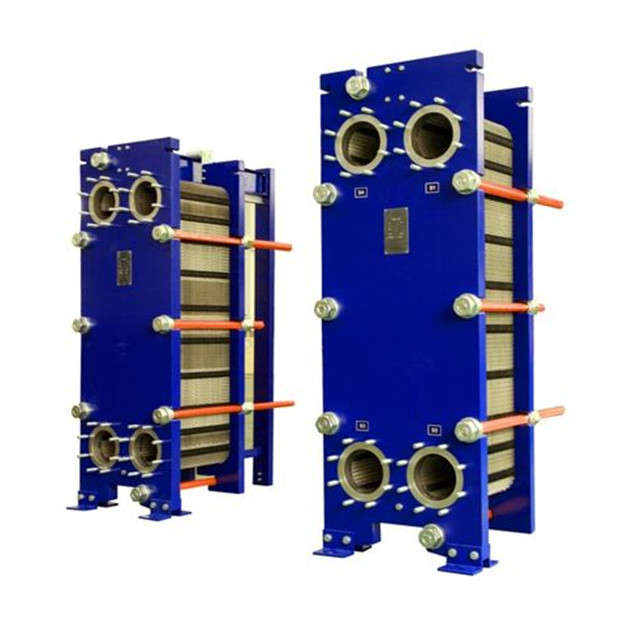

Wymiennik ciepła płyty składa się z opakowania z falistej płyty metalowej z otworami na przejście dwóch płynów

Płytka jest zmontowana pomiędzy płytką ramy stałej a ruchomą płytką ciśnieniową i sprężana śrubami do zaciskania.Płyty są wyposażone w uszczelniacz, który uszczelnia kanał interpolat i kieruje płynami do alternatywnych kanałówLiczba płyt zależy od natężenia przepływu, właściwości fizycznych płynów, spadku ciśnienia i programu temperatury.

Płyty faliste sprzyjają turbulencji płynu i wspierają płyty przed ciśnieniem różniczkowym.Płytka ramkowa i płyta ciśnieniowa są zawieszone od górnego pręta nośnego i umieszczone przez dolny pręt prowadzącyPołączenia znajdują się w płytce ramy lub, jeśli jedna lub obie płynności wykonują więcej niż jeden przejście w obrębie jednostki, w płytce ramy i płytce ciśnienia.

Typowe moce produkcyjne

Przepływ płynu

Do 16 kg/s (250 gpm), w zależności od medium, dozwolone

Program spadku ciśnienia i temperatury.

Ogrzewanie wody parą

300 do 800 kW

Zasada działania

Kanaly tworzone są między płytami, a rogi są ustawione w taki sposób, że dwa media przepływają przez alternatywne kanały.i całkowity przepływ przeciwprądu jest tworzony dla najwyższej możliwej wydajnościWykorzystanie falistej płyty zapewnia przejście między płytami, wspiera każdą płytę w stosunku do sąsiedniej i zwiększa turbulencję, co prowadzi do efektywnego przenoszenia ciepła.

Przemysł spożywczy:Pasteryzacja mleka, Pasteryzacja mleka i napojów, Temperatura wina, Oczyszczanie wody butelkowanej, CIP (Cleaning-in-Place)

ogrzewanie, woda odwrócona.

Zastosowanie na morzu:centralne chłodzenie silników lub turbin głównych lub pomocniczych, chłodzenie olejem smarowym, ponowne chłodzenie wody w obiegu dla butli chłodzących, tłoków, dyszek wtryskowych, chłodzenie oleju Baoder,oleje kompresorowe i inne smary, Przedgrzewanie oleju smarowego i ciężkiego oleju paliwowego, Przedgrzewanie wody morskiej do produkcji wody słodkiej, Odzysk ciepła, Wymiana ciepła do klimatyzacji kabin pasażerskiej i ładunkowej

Pozostałe:Chemii, ciepło cieplne, chłodzenie, ogrzewanie basenów, ogrzewanie słoneczne

Krótki czas dostawy.

Wysoka jakość

Rozsądna cena

Wykonane przez klienta

Projektowanie know-how i wsparcie klienta

Certyfikat ISO9001, CE, UL, WRAS, ROHS, CCS itp.
