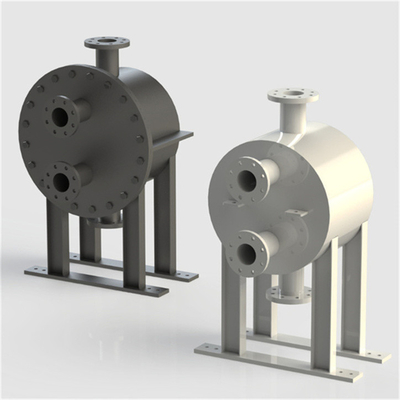

Całkowicie spawany wymiennik ciepła z płytki i muszli używany jako desuperheater do odzyskiwania ciepła odpadowego

Wymiennik ciepła z płytki i powłoki to wymiennik ciepła z rurką płytkową jako elementem przenoszenia ciepła, znany również jako wymiennik ciepła z płyty. Składa się głównie z dwóch części:zestaw i powłoka płyty rurkowej (rysunek)Punkty styku par oczyszczonych na zimno płytek są ściśle spawane ze sobą, tworząc rurę płytkową zawierającą wiele płaskich kanałów przepływu.Wiele płyt o różnej szerokości jest ustawionych w określonej kolejnościAby utrzymać odległość między płytami i rurami, wprowadź metalowe taśmy na obu końcach sąsiednich płyt i rur i spawaj je razem.tak, że wiele rur płytkowych są ściśle połączone ze sobą tworząc zestaw płytki. Strona końcowa wiązki rur przedstawia szereg płaskiej płyty bieżniczej wiązki rur zmontowanej w powłokę,i różnica wzdłużnej ekspansji jest eliminowana poprzez przesuwane uszczelnienie między nim a powłoką. Sekcja urządzenia jest zazwyczaj okrągła, ale również prostokątna, sześciokątna itp. Płyn A przepływa wewnątrz płyty, a płyn B przepływa między płytami i rurami wewnątrz powłoki.

Wymiennik ciepła płytkowo-rurowy jest formą konstrukcyjną pomiędzy wymiennikiem ciepła płytkowo-rurowym a wymiennikiem ciepła płytkowego, która uwzględnia zalety obu:

1 W przypadku płyty jako powierzchni przeniesienia ciepła, wydajność przenoszenia ciepła jest dobra. współczynnik przenoszenia ciepła wynosi około 2 razy więcej niż w przypadku wymiennika ciepła z muszli i rurki.

2 Kompaktna struktura, niewielkie rozmiary.

3 Odporność na temperaturę, odporność na ciśnienie, najwyższa temperatura robocza do 800°C, najwyższe ciśnienie robocze do 6,3 mpa.

4 Płyn w płaskim kanale płynie z dużą prędkością, a powierzchnia płyty jest gładka, niełatwo ją skalować, zestaw płyt można usunąć, a czyszczenie jest również wygodne.Proces produkcji tego wymiennika ciepła jest bardziej skomplikowany niż proces produkcji wymiennika ciepła z muszli i rurki, a ilość spawania jest duża, a wymagania są wysokie, więc jej upowszechnienie i zastosowanie są ograniczone.papieruTypowe produkty są stosowane głównie w przemyśle spożywczym, medycznym i innych przemyśle przetwórczym, które wymagają dobrej wydajności przesyłu ciepła i krótkiego czasu pobytu.
