Baode ciepło Extamanger Sprzęt CO., LTD

|
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Baode |
| Orzecznictwo: | CE UL ISO9001 CCS GL DNV LR |
| Numer modelu: | B100B B100H |
| Minimalne zamówienie: | 1 JEDNOSTKA |
|---|---|
| Cena: | USD 100-1000 per Unit |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 14-18 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 500 jednostek/jednostek miesięcznie |
| Nazwa produktu: | Wymiennik ciepła z płytki tytanowej wysokiej wydajności SWEP | Odniesienie do modelu: | Wymień SWEP |
|---|---|---|---|
| Materiał płyty: | 304, 316L, Ti, SMO, | Ciśnienie projektowe: | 10bar/16bar |
| Płytka ramy: | -20 ~ 180 ℃ | Materiał uszczelki: | NBR EPDM HEPDM FKM |

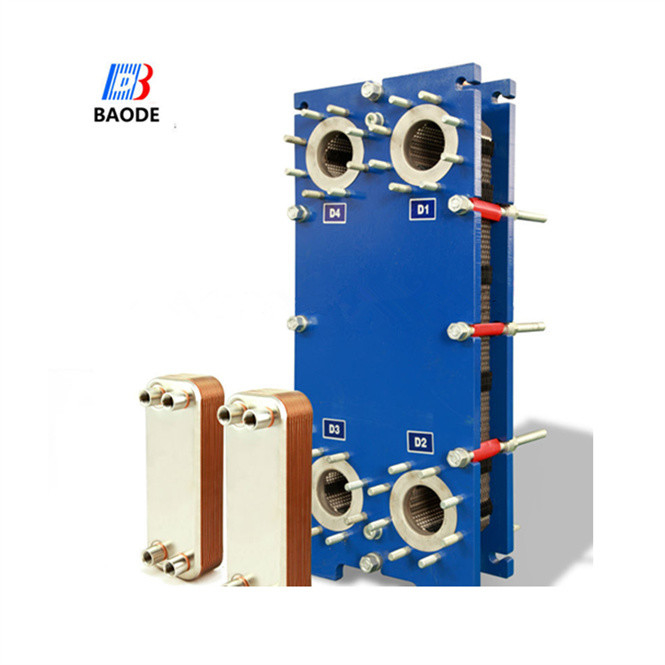

Wymiennik ciepła z płytki tytanowej wysokiej wydajności SWEP
| Model | BH100B/BH100H | BH150B/BH150H | BH200H | ||
| Wskazówki krzyżowe | MlOM, M10B | M15M, M15B | M20M,T20M,T20B | ||
| Wysokość, H [mm] | 920 | 940 | 1885 | 1885 | 2150 |
| Szerokość, W [mm] | 320 | 330 | 610 | 650 | 750 |
| Min długość standardowa, L [mm] | 500 | 500 | 1150 | 1150 | 1250 |
| Maksymalna długość standardowa, L [mm] | 1500 | 1500 | 2050 | 3250 | 3350 |
| Odległość pionowa od portu, VC [mm] | 640 | 640 | 1294 | 1294 | 1478 |
| Odległość poziomej przystani, HC [mm] | 140 | 140 | 298 | 298 | 353 |
| Maksymalna temperatura [°C] | 180 | 180 | 180 | 180 | 180 |
| Maksymalne ciśnienie [barg] | 10 | 16 | 10 | 16 | 10/16 |
| Rozmiar bramy | DN50/2" | DN50/2" | DN150/6" | DN150/6" | DN200 |
| Maksymalny przepływ [kg/s] | 16 | 16 | 80 | 80 | 225 |
(Pomiar w mm, N oznacza liczbę płytek)
| Materiał z płyty | Odpowiednie rodzaje płynne | ||
| Stal nierdzewna (AISI304.316 itd.) | Woda czysta, woda normalna, olej spożywczy, olej mineralny | ||
| Ti, Ti-pd | Woda morska, woda słona, woda mineralna | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Rozcieńczony kwas siarkowy, roztwór organiczny w wodzie | ||
| Ni | Soda żądliwa o wysokiej temperaturze i stężeniu | ||
| Hastelloy (C276, D205, B2G) | Stężenie Kwas siarkowy, kwas solny, kwas fosforanowy | ||
| Materiał uszczelnienia | Temperatura pracy °C | Odpowiednie rodzaje płynne | |
| NBR | -15~+135° C | Woda, woda morska, olej mineralny, woda słona | |
| EPDM | -25~+180°C | Gorąca woda, para, kwas, kwas alkaliczny | |
| F26 | -55~+230°C | Kwasy, alkalie | |
| TPF | -0~+160° C | Wysoko skoncentrowane kwasy, alkalie, olej o wysokiej temperaturze, para | |
Wnioski
Ogólne obowiązki ogrzewania i chłodzenia.
Standardowy projekt

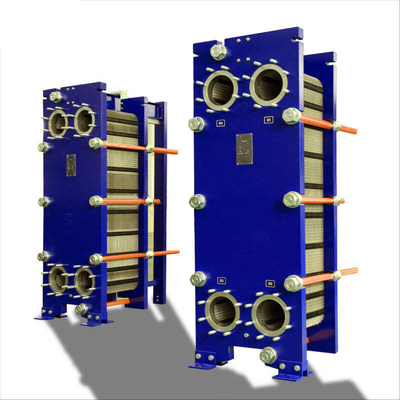

Wymiennik ciepła płyty składa się z opakowania z falistych płyt metalowych z otworami do przejścia dwóch płynów
Płytka jest zmontowana pomiędzy płytką ramy stałej a ruchomą płytką ciśnieniową i sprężana śrubami ściskającymi.Płyty są wyposażone w uszczelniacz, który uszczelnia kanał interpolat i kieruje płynami do alternatywnych kanałówLiczba płyt zależy od natężenia przepływu, właściwości fizycznych płynów, spadku ciśnienia i programu temperatury.
Płyty faliste sprzyjają turbulencji płynu i wspierają płyty przed ciśnieniem różniczkowym.Płytka ramkowa i płyta ciśnieniowa są zawieszone od górnego pręta nośnego i umieszczone przez dolny pręt prowadzącyPołączenia znajdują się w płytce ramy lub, jeśli jedna lub obie płynności wykonują więcej niż jeden przejście w obrębie jednostki, w płytce ramy i płytce ciśnienia.
Typowe moce produkcyjne
Przepływ płynu
Do 16 kg/s (250 gpm), w zależności od medium, dozwolone
Program spadku ciśnienia i temperatury.
Ogrzewanie wody parą
300 do 800 kW
Zasada działania
Kanaly tworzone są między płytami, a rogi są ustawione w taki sposób, że dwa media przepływają przez alternatywne kanały.i całkowity przepływ przeciwprądu jest tworzony dla najwyższej możliwej wydajnościWykorzystanie falistej płyty zapewnia przejście między płytami, wspiera każdą płytę w stosunku do sąsiedniej i zwiększa turbulencję, co prowadzi do efektywnego przenoszenia ciepła.
Przemysł spożywczy:Pasteryzacja mleka, Pasteryzacja mleka i napojów, Temperatura wina, Oczyszczanie wody butelkowanej, CIP (Cleaning-in-Place)
ogrzewanie, woda odwrócona.
Zastosowanie na morzu:centralne chłodzenie silników lub turbin głównych lub pomocniczych, chłodzenie olejem smarowym, ponowne chłodzenie wody w obiegu dla butli chłodzących, tłoków, dyszek wtryskowych, chłodzenie oleju Baodera,oleje kompresorowe i inne smary, Przedgrzewanie oleju smarowego i ciężkiego oleju paliwowego, Przedgrzewanie wody morskiej do produkcji wody słodkiej, Odzysk ciepła, Wymiana ciepła do klimatyzacji kabin pasażerskiej i ładunkowej
Pozostałe:Chemii, ciepło cieplne, chłodzenie, ogrzewanie basenów, ogrzewanie słoneczne
Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta
Certyfikat ISO9001, CE, UL, WRAS, ROHS, CCS itp.
