(Pomiar w mm, N oznacza liczbę płytek)

Standardowy projekt

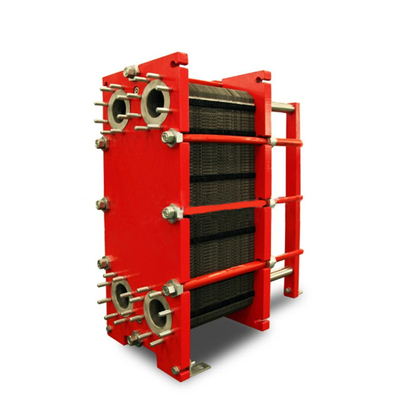

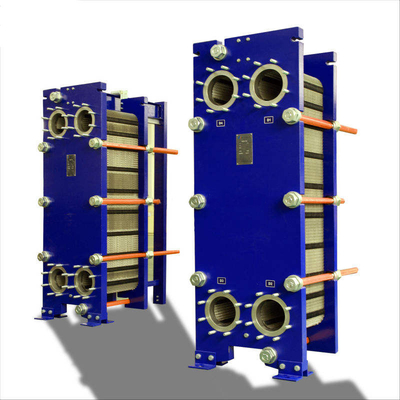

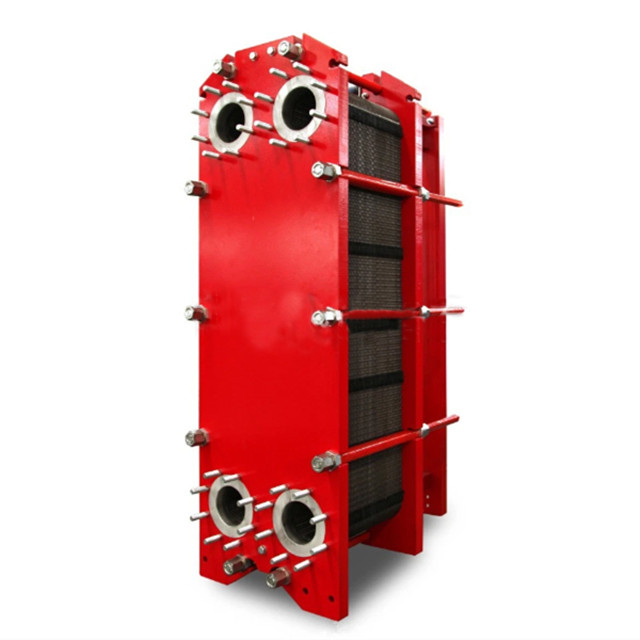

Wymiennik ciepła płyty składa się z opakowania z falistych płyt metalowych z otworami do przejścia dwóch płynów
Płytka jest zmontowana pomiędzy płytką ramy stałej a ruchomą płytką ciśnieniową i sprężana śrubami ściskającymi.Płyty są wyposażone w uszczelniacz, który uszczelnia kanał interpolat i kieruje płynami do alternatywnych kanałówLiczba płyt zależy od natężenia przepływu, właściwości fizycznych płynów, spadku ciśnienia i programu temperatury.
Płyty faliste sprzyjają turbulencji płynu i wspierają płyty przed ciśnieniem różniczkowym.Płytka ramkowa i płyta ciśnieniowa są zawieszone od górnego pręta nośnego i umieszczone przez dolny pręt prowadzącyPołączenia znajdują się w płytce ramy lub, jeśli jedna lub obie płynności wykonują więcej niż jeden przejście w obrębie jednostki, w płytce ramy i płytce ciśnienia.

Typowe zdolności produkcyjne
Przepływ płynu
Do 16 kg/s (250 gpm), w zależności od medium, dozwolone
Program spadku ciśnienia i temperatury.
Ogrzewanie wody parą
300 do 800 kW

Zasada działania
Kanaly tworzone są między płytami, a rogi są ustawione w taki sposób, że dwa media przepływają przez alternatywne kanały.i całkowity przepływ przeciwprądu jest tworzony dla najwyższej możliwej wydajnościWykorzystanie falistej płyty zapewnia przejście między płytami, wspiera każdą płytę w stosunku do sąsiedniej i zwiększa turbulencję, co prowadzi do efektywnego przenoszenia ciepła.
Przemysł spożywczy: Pasteryzacja mleka, pasteryzacja mleka i napojów, temperacja wina, oczyszczanie wody butelkowanej, ogrzewanie CIP (oczyszczenie w miejscu), woda odwrócona.
Zastosowanie na morzu: centralne chłodzenie silników lub turbin głównych lub pomocniczych, chłodzenie olejem smarowym, ponowne chłodzenie wody w obiegu dla butli chłodzących, tłoków, dyszek wtryskowych, chłodzenie oleju Baodera,oleje kompresorowe i inne smary, Przedgrzewanie oleju smarowego i ciężkiego oleju paliwowego, Przedgrzewanie wody morskiej do produkcji wody słodkiej, Odzysk ciepła, Wymiana ciepła do klimatyzacji kabin pasażerskiej i ładunkowej
Pozostałe: Chemii, ciepło cieplne, chłodzenie, ogrzewanie basenów, ogrzewanie słoneczne
Krótki czas dostawy.
Wysoka jakość
Rozsądna cena
Wykonane przez klienta
Projektowanie know-how i wsparcie klienta

Certyfikat ISO9001, CE, UL, WRAS, ROHS, CCS itp.
