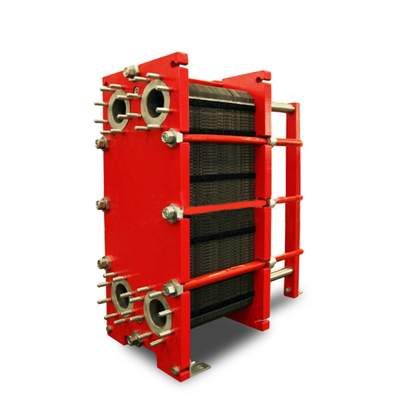

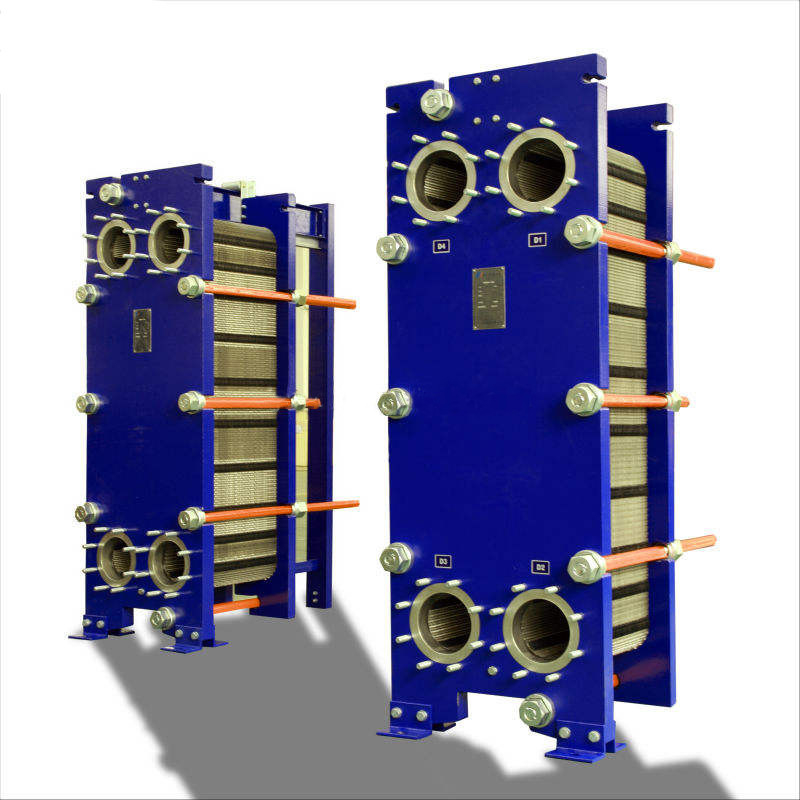

Standardowy wymiennik ciepła ze stali nierdzewnej

Płyty gaśniowe Wymiennik ciepła Płyty z stali nierdzewnej AISI316 NBR Gasketa dla przemysłu spożywczego

(Pomiar w mm, N oznacza liczbę płytek)

Standardowy projekt
Wymiennik ciepła płyty składa się z opakowania z falistych płyt metalowych z otworami do przejścia dwóch płynów
Płytka jest zmontowana pomiędzy płytką ramy stałej a ruchomą płytką ciśnieniową i sprężana śrubami ściskającymi.Płyty są wyposażone w uszczelniacz, który uszczelnia kanał interpolat i kieruje płynami do alternatywnych kanałówLiczba płyt zależy od natężenia przepływu, właściwości fizycznych płynów, spadku ciśnienia i programu temperatury.
Płyty faliste sprzyjają turbulencji płynu i wspierają płyty przed ciśnieniem różniczkowym.Płytka ramkowa i płyta ciśnieniowa są zawieszone od górnego pręta nośnego i umieszczone przez dolny pręt prowadzącyPołączenia znajdują się w płytce ramy lub, jeśli jedna lub obie płynności wykonują więcej niż jeden przejście w obrębie jednostki, w płytce ramy i płytce ciśnienia.

Typowe moce produkcyjne
Przepływ płynu
Do 16 kg/s (250 gpm), w zależności od medium, dozwolone
Program spadku ciśnienia i temperatury.
Ogrzewanie wody parą
300 do 800 kW

Zasada działania
Kanaly tworzone są między płytami, a rogi są ustawione w taki sposób, że dwa media przepływają przez alternatywne kanały.i całkowity przepływ przeciwprądu jest tworzony dla najwyższej możliwej wydajnościWykorzystanie falistej płyty zapewnia przejście między płytami, wspiera każdą płytę w stosunku do sąsiedniej i zwiększa turbulencję, co prowadzi do efektywnego przenoszenia ciepła.

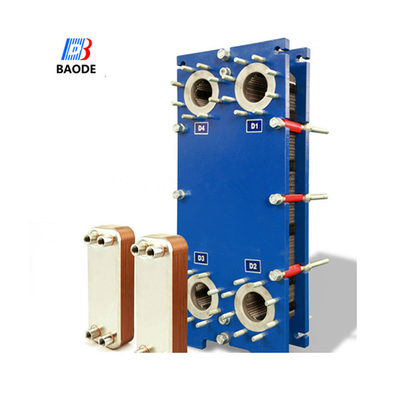

Zalety wymiennika ciepła Baode
*Mniej miejsca& bardziej wydajne
BaodePłytka uszczelniającawymiennik ciepłaZ kompaktowymi konstrukcjami potrzebują tylko 22-50% mniej miejsca w systemie niż porównywalny wymiennik ciepła. więc potrzebują do 75% mniej środków chłodzących,Potrzebujesz tylko mniejszych pomp, które zużyją mniej energii..

*Sześć razy bardziej wydajny niż wymiennik ciepła z muszli i rurki.
Porównuj z wymiennikiem ciepła Shell-tube, Baodeuszczelniaczwymiennik ciepła płyty/Wymiennik ciepła ramy i płytySpecjalny wzór płyty falistej tworzy wysoki poziom turbulencji, któryw połączeniu z niską objętością płynu i wysokimi wartościami transferu ciepłaDzięki temu można łatwo kontrolować efektywność ogrzewania lub chłodzenia.

* Łatwe utrzymanie
Kiedy potrzebne jest czyszczenie,wymiennik ciepła z płytki uszczelniającejMożna łatwo otworzyć, dając dostęp do powierzchni płyt, użyć wody ciśnieniowej lub pewnej płynu do czyszczenia.
